Derivação Lateral Tubos Corrugados

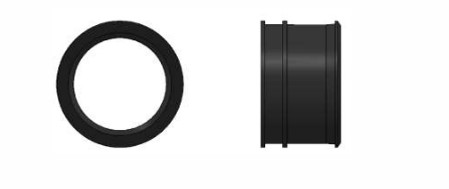

DERIVAÇÃO LATERAL FLEXÍVEL PARA TUBOS CORRUGADOS

DEFINIÇÃO:

A derivação é usada para a conexão subsequente de tubos de plástico a tubos principais corrugados ou Ultra-Rib.

CARACTERÍSTICAS PADRONIZADAS:

Composto por corpo em borracha EPDM de acordo com a norma ABNT 7676.

Abraçadeira de fixação da conexão lateral em aço inoxidável ABNT/AISI 304, com parafuso sextavado de 7 mm com fenda. Largura mínima da abraçadeira 14mm, espessura mínima de 0,7mm, e a sua resistência ao torque é de 8.5 N.m.

DESCRIÇÃO:

Derivação DN 100, DN 125 e DN 150 podem ser usadas desde que as ondulações/nervuras do tubo principal não excedam 55 mm, já o modelo DN 200 pode ser usado desde que as ondulações do tubo principal não excedam 90 mm.

Resistente à temperatura -40°C a +120°C, temperatura máxima de curto prazo +160°C.

Teste hidrostático de acordo com a norma ASTM 1173C.

MODELOS:

Modelo	Diâmetro da conexão lateral	Diâmetro mínimo do coletor	Comprimento	Pressão de trabalho
DN100	110 mm	300 mm	95 mm	0.5 Bar
DN125*	125 mm	300 mm	91 mm	0.5 Bar
DN150	160 mm	300 mm	91 mm	0.5 Bar
DN200*	200 mm	350 mm	125 mm	0.5 Bar

**Consultar quantidade minima e prazo de entrega**
